Au bas de cette page fichiers PDFs à télécharger
CLIQUEZ SUR LES IMAGES POUR LES AGRANDIR
Je remercie Jacques MARQUET pour la réalisation de ces planches absolument remarquables de détails.
Celles-ci facilitent grandement la compréhension de la constitution d'un sous-marin de type DAPHNÉ.

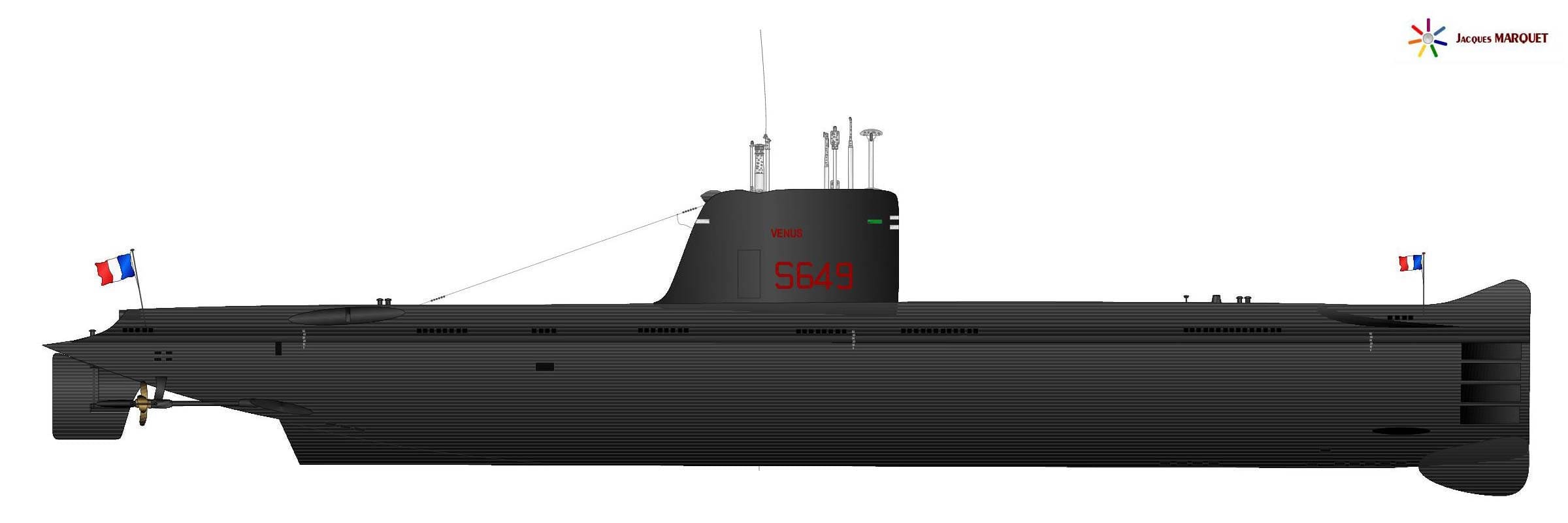

VUE DE PROFIL

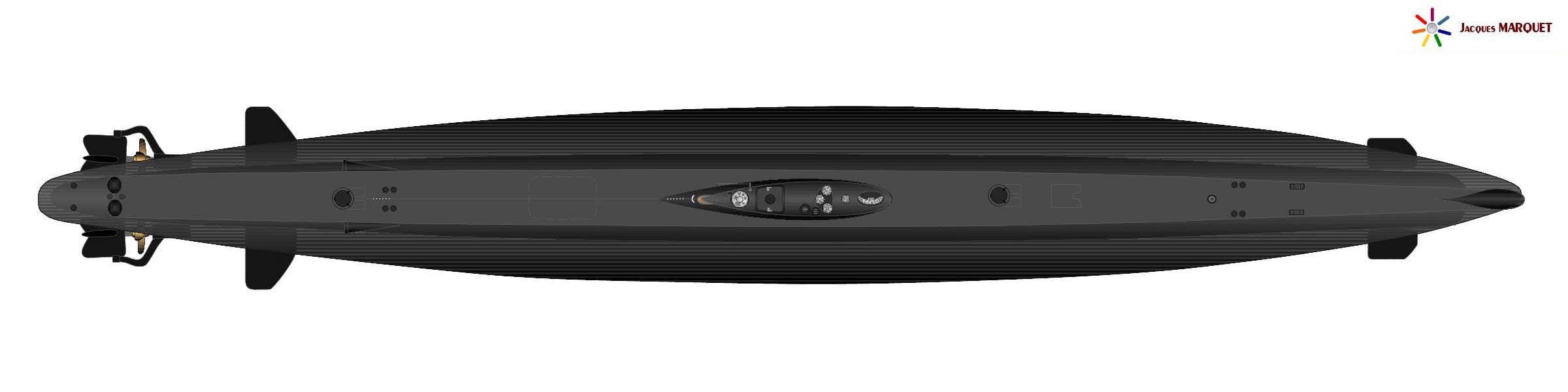

VUE DE DESSUS

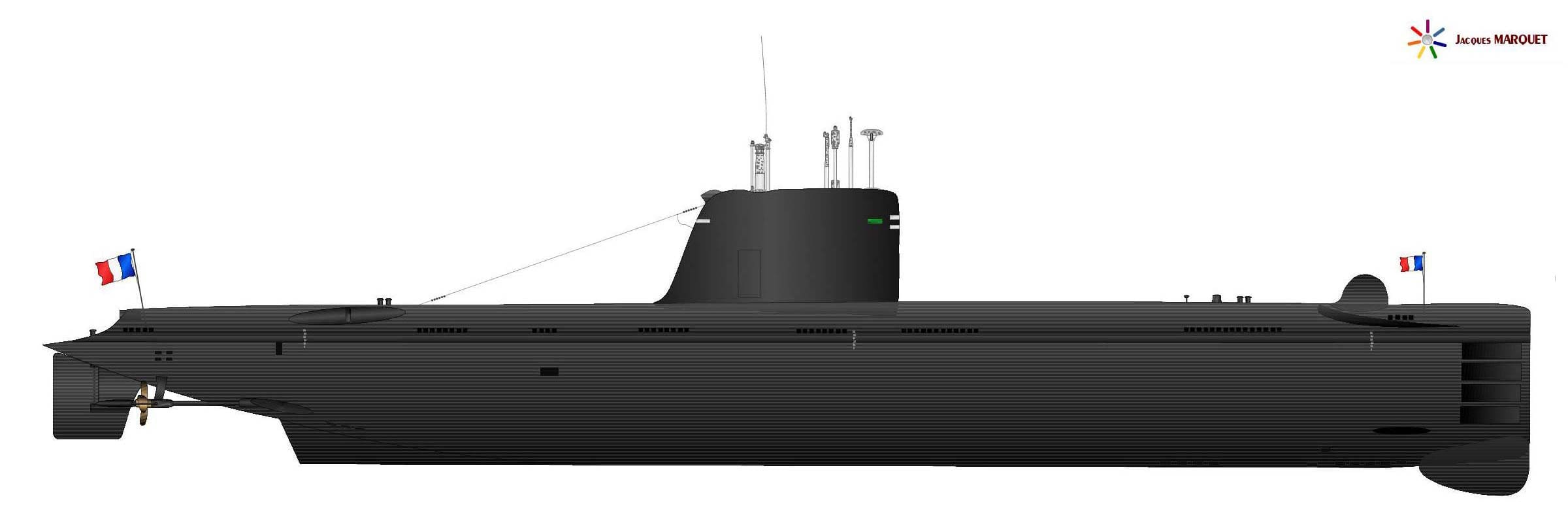

VUE DE PROFIL APRÈS REFONTE

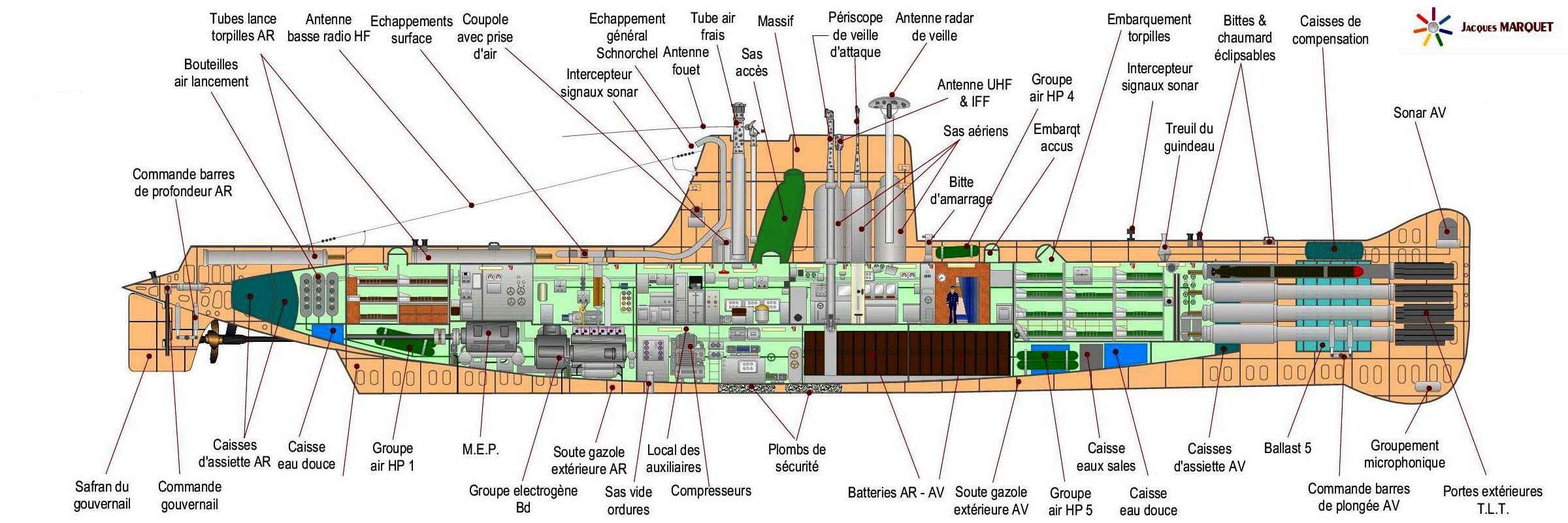

COUPE LONGITUDINALE

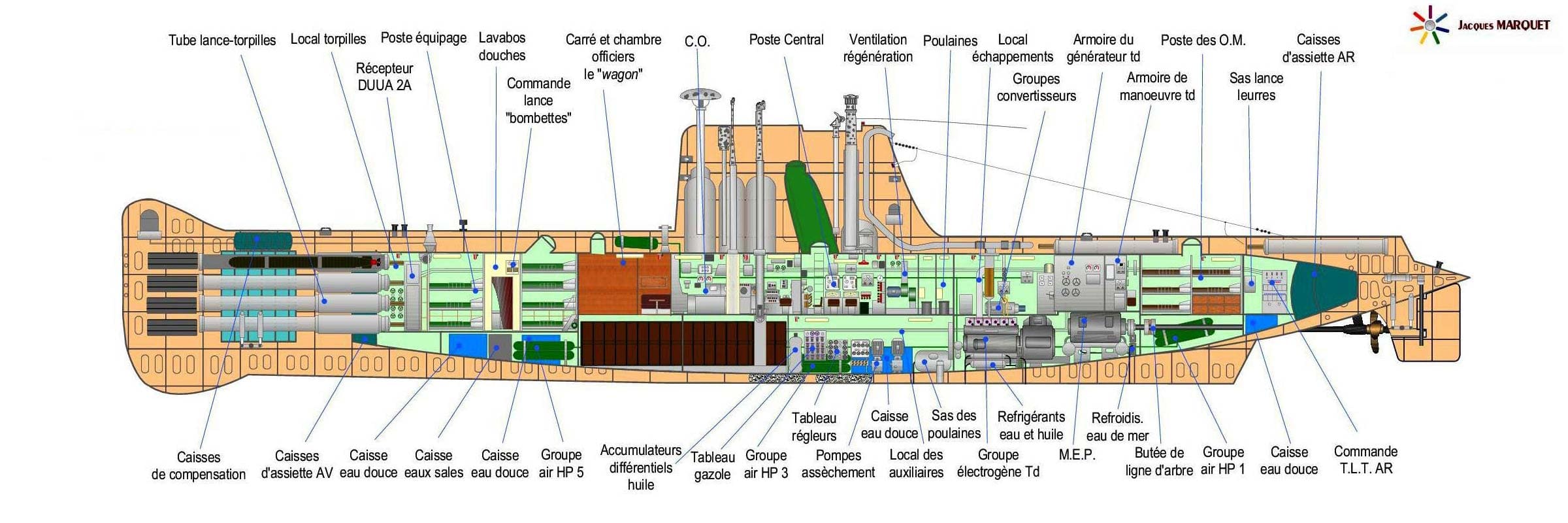

COUPE LONGITUDINALE

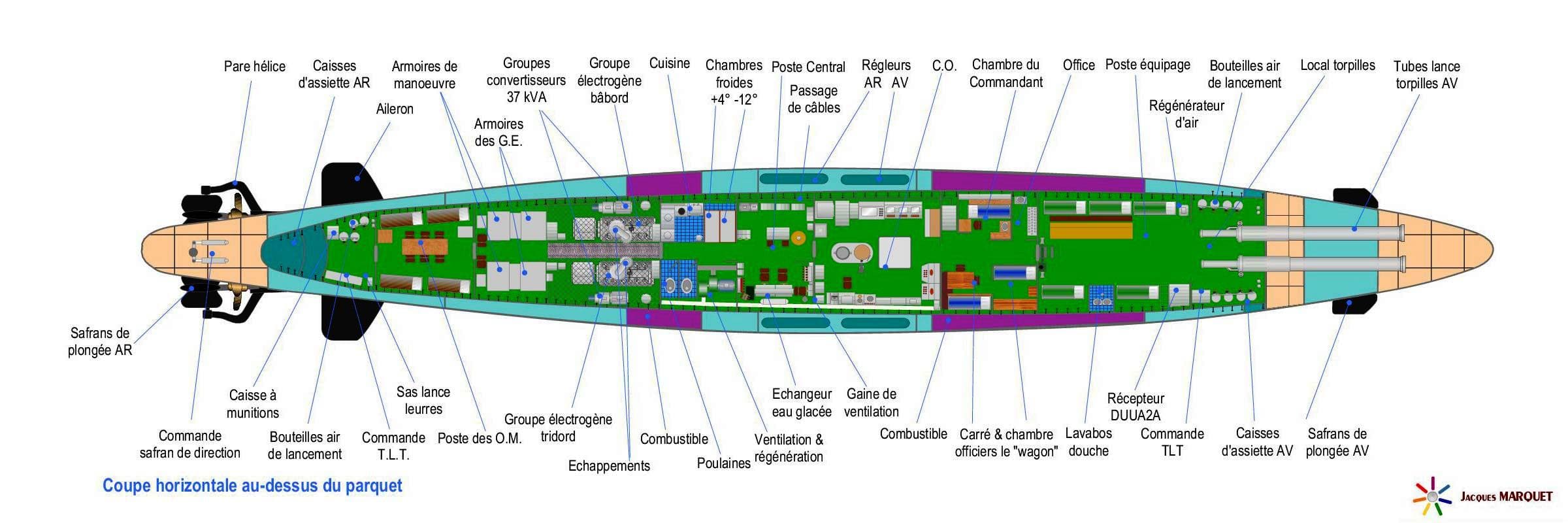

COUPE AU DESSUS DU PARQUET

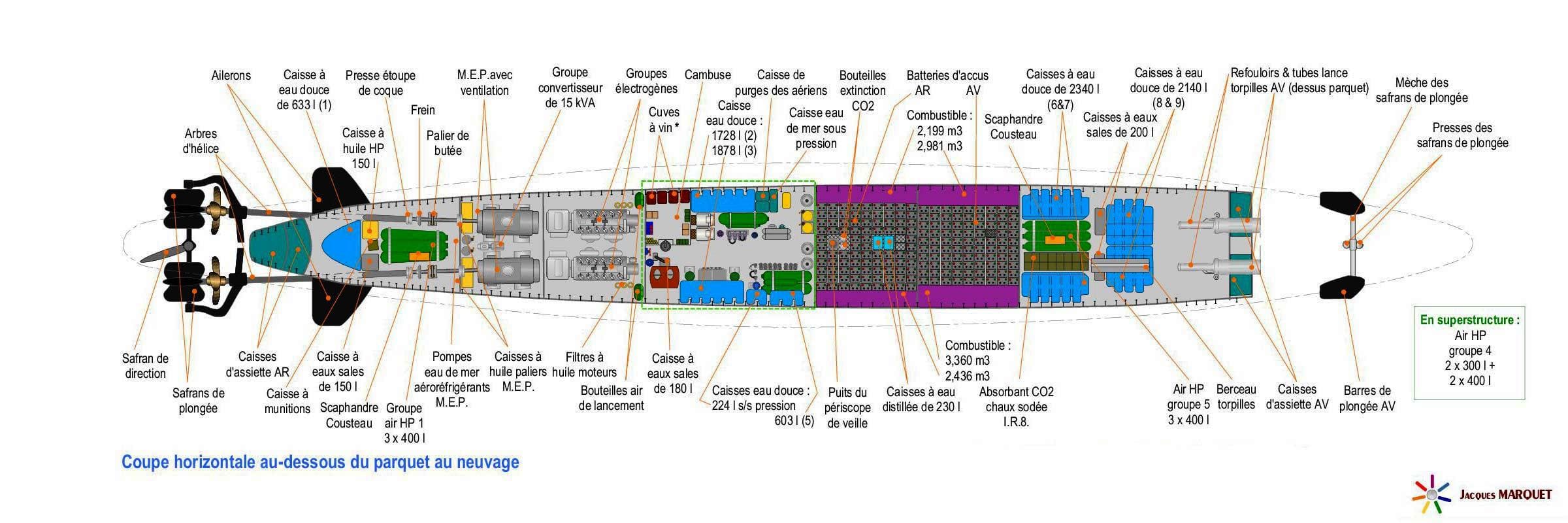

COUPE EN DESSOUS DU PARQUET

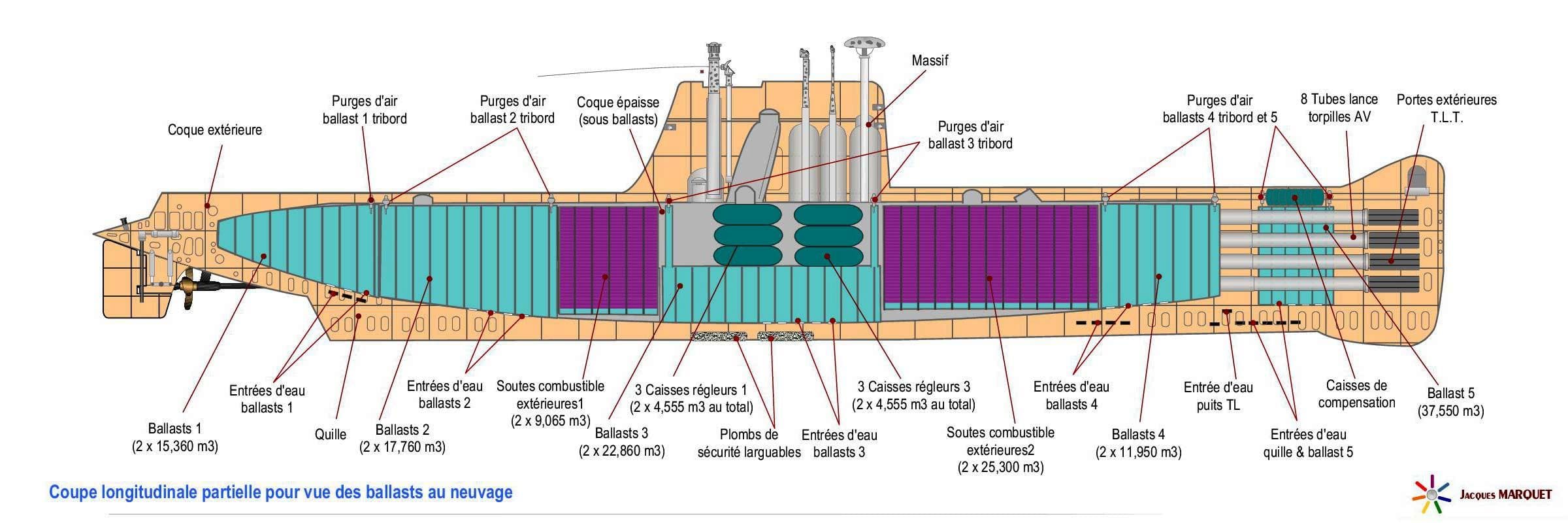

VUE DES BALLASTS EN PROFIL

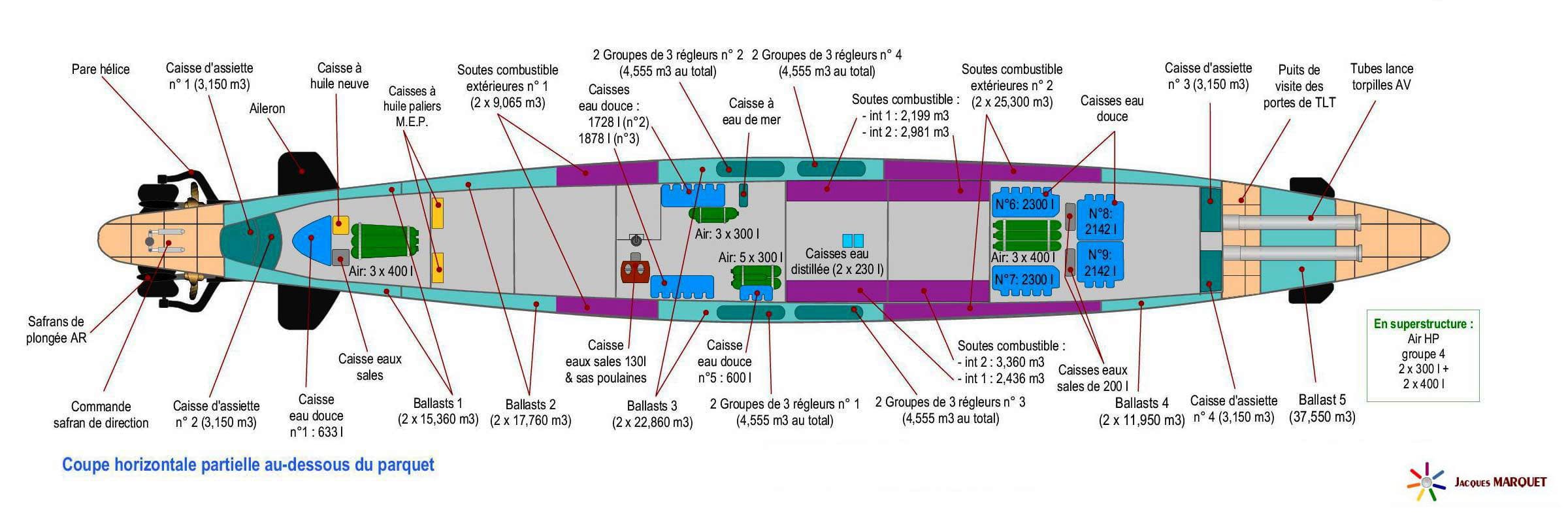

VUE DES BALLASTS PAR DESSUS

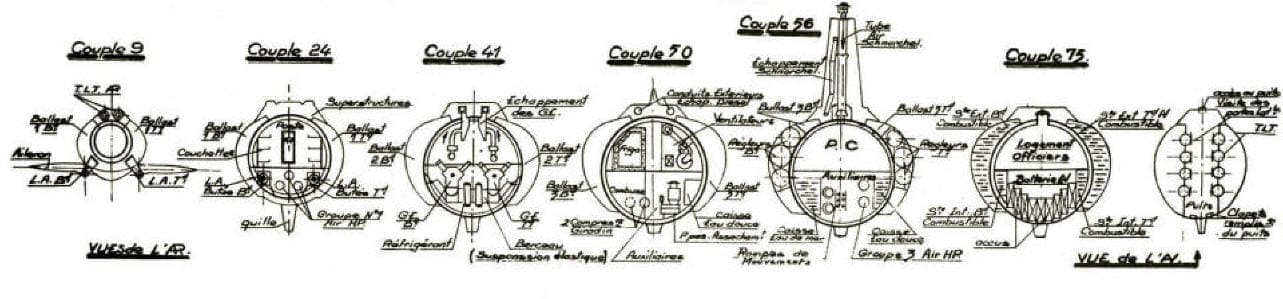

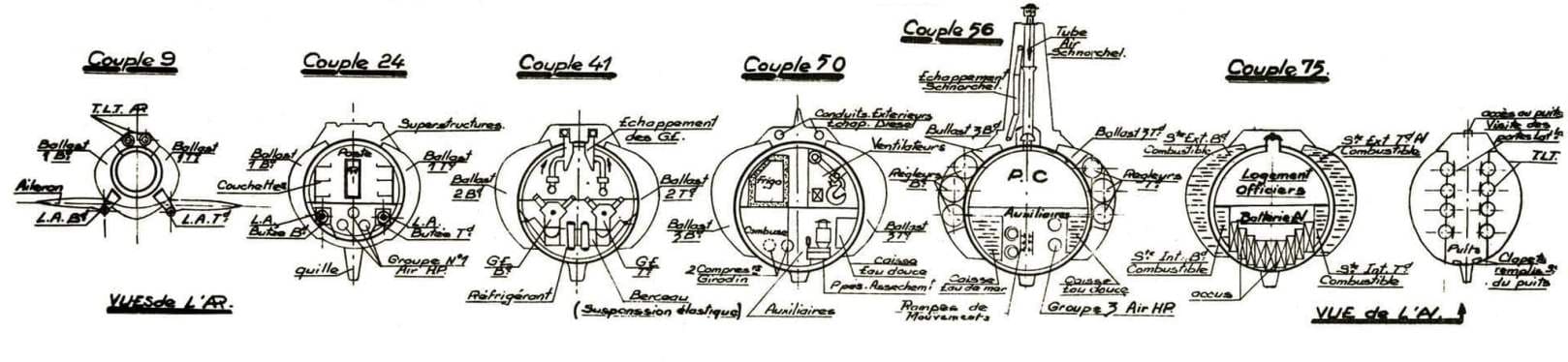

COUPLES
Téléchargement des planches
- Planche 8 vues
- Vues de profil et dessus
- Coupes de profil et dessus
- Coupes avec vues des caisses et ballasts
- Vues au neuvage et après refonte
- Aménagements intérieurs - Babord & Tribord
- Aménagements intérieurs - Vues de dessus
